도시물순환

모듈형 침투통

개요

교목 및 관목 주위에 모듈형 침투통을 매립하여 빗물의 지하 침투를 통한 지하수 함양과 강우 유출수를 저감시키는 기술 요소

모듈형 침투통

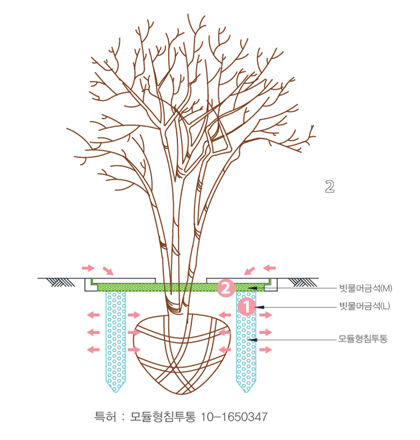

모듈형 침투통 모식도

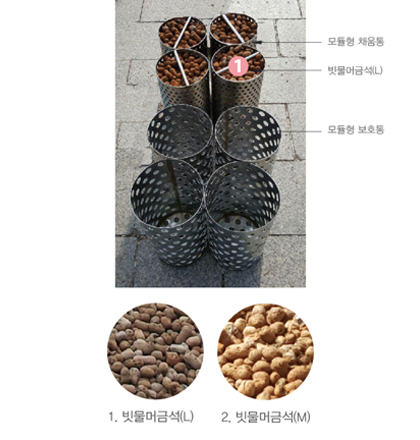

모듈형 침투통 구성 요소

특징 및 장점

  • 첨두 유량 감소, 첨두 시간 지연
  • 가로수의 들뜸 현상 방지
  • 지중관수로 인한 생육환경 개선과 나무 성장을 원활하게 유지
  • 보행자 안전 위협 / 불편 원인 해소

점검 및 유지 관리

  • 기능 저하를 일으키는 막힘 현상을 예방(표면 / 협잡물 청소)하여 유지 관리

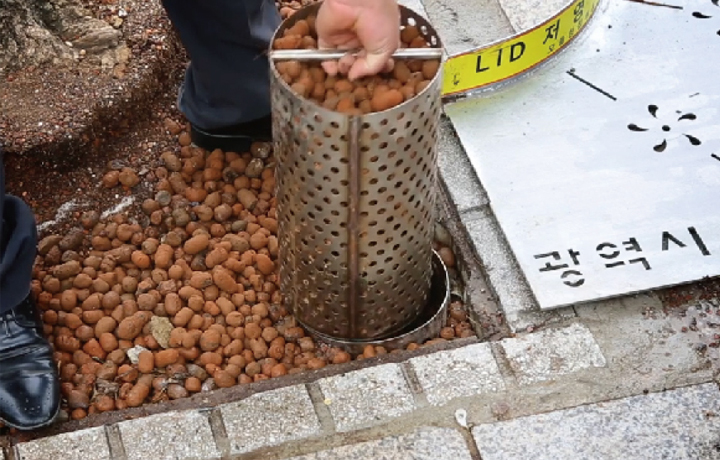

  • 모듈형 침투통을 정기적으로 탈착하여 빗물머금석 세척 및 교체

처리효율

BOD T-N T-P 유출 저감량(Q) TSS 기타
53% 40~60%
72%		 40~60%
46%		 50~65% 80~100% Zn 80~100%
Pb 80~100%

* 수질오염총량관리기술지침(2012.8) 중 침투통 인용
* The Practice of Low Impact Development(HUD's Office of Policy Development and Research, 2003)
* Callifornia Fairfacx County - LID BMP Fact Sheet - Dry Wells Fdbruary 28, 2005

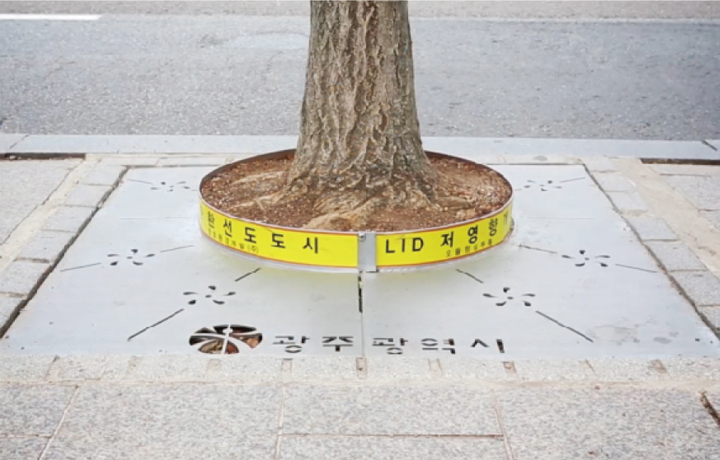

적용 사례
